Vloeropbouw van een leefruimte boven een leefruimte (appartementsgebouw) - detailtekeningen + uitleg

Dit zijn details voor de vloeropbouw toegepast tussen twee leefruimtes bijvoorbeeld bij appartementsgebouwen.


Detail 1
Dit is de meest voorkomende oplossing. Dit is een semi-monoliet systeem doordat de elementen aan elkaar hechten. Ze is tevens de goedkoopste oplossing.








01. keramische tegels van 0,5 cm dik
02. mortel laag van 3 cm dik
03. zand-cement-laag van 3 cm dik
04. akoestische isolatieplaat van 4 cm dik
05. zand-cement uitvullingslaag van 6 cm dik
06. betonnen druklaag van 3 cm dik (meestal extra versterkt met wapeningsstaven)
07. uit klei gebakken potten van 12 cm dik
08. afwerkingslaag: bepleistering van 1,5 cm dik
09. voorgespannen betonnen balken van 12 cm dik
10. buizen voor sanitair en elektrische kabels

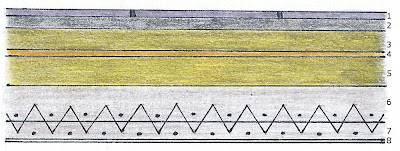

Detail 2
Dit is variante op het eerste detail waarbij de potten en balken vervangen worden door predallen. Dit zijn grote voorgespannen rechthoekige platen waar wapening in gegoten is die een aantal centimeters uitsteekt zodat er een goede hechting ontstaat met de op te gieten druklaag.


01. natuursteentegels van 2 cm dik
02. mortelbed van 3 cm dik
03. zwevende deklaag bestaande uit zand-cement van 6 cm dik
04. kurk of akoestische isolatie van 2 cm dik
05. uitvullingslaag bestaande uit een zand-cement-chappe met lichte granulaten van 8 cm dik
06. betonnen druklaag van 10 cm dik
07. predallen (voorgespannen, gewapende beton-elementen 5 cm dik
08. plamuursel van 0,5 cm dik
